无反射滤波器设计及仿真

主要方法参考自文献：Reflectionless Filter Structures。论文中文翻译：无反射滤波器结构。

集总元件仿真

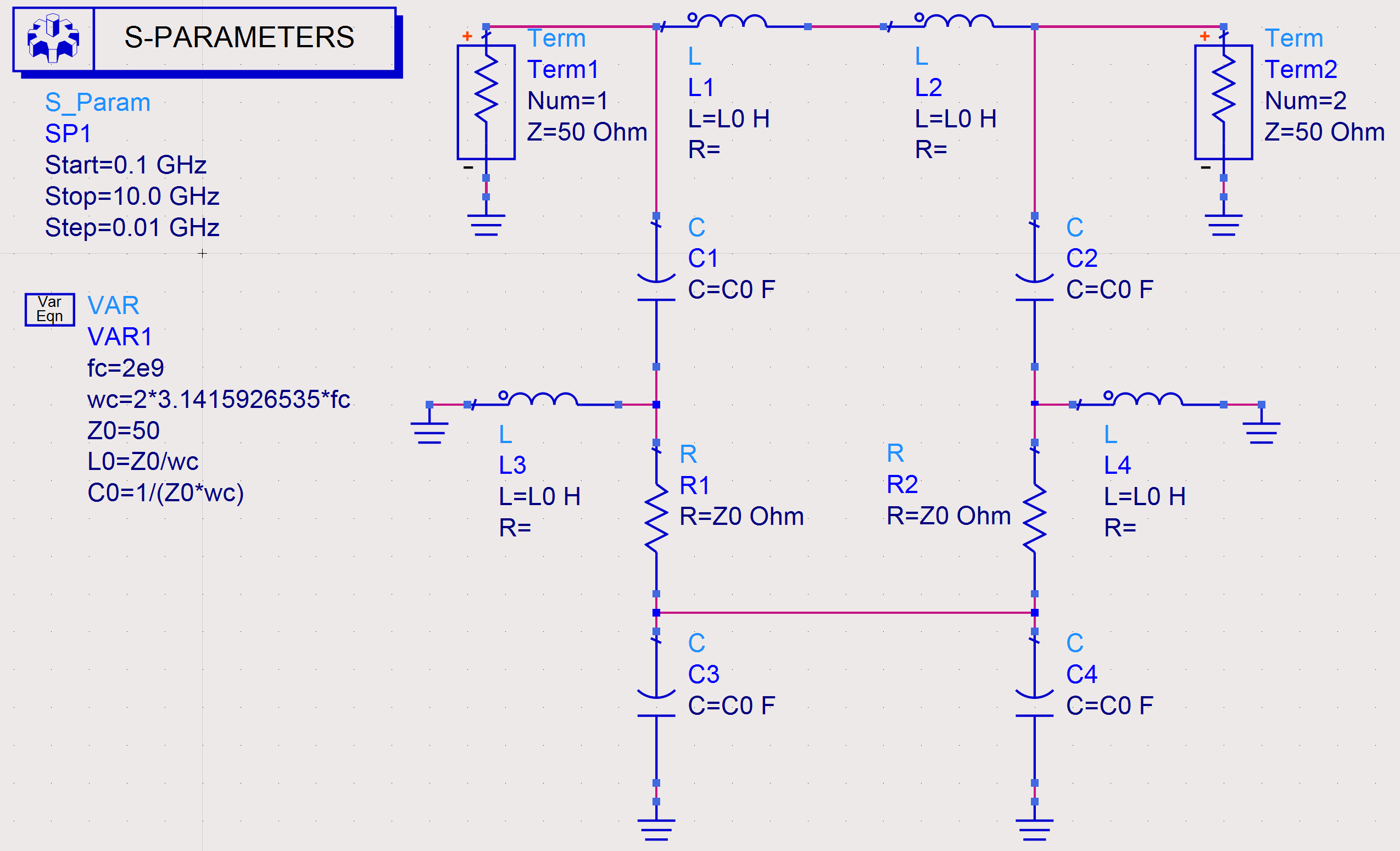

在ADS中对基本的结构使用理想的集总元件进行仿真。原理图：

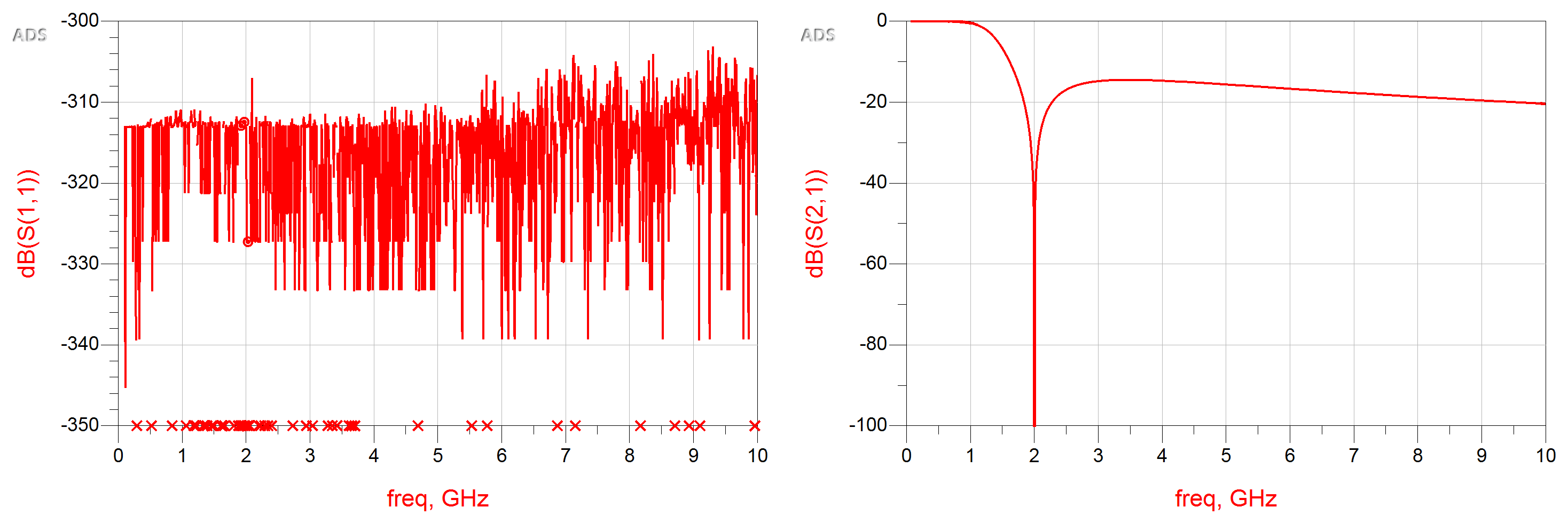

设定的零点频率为2GHz，仿真结果：

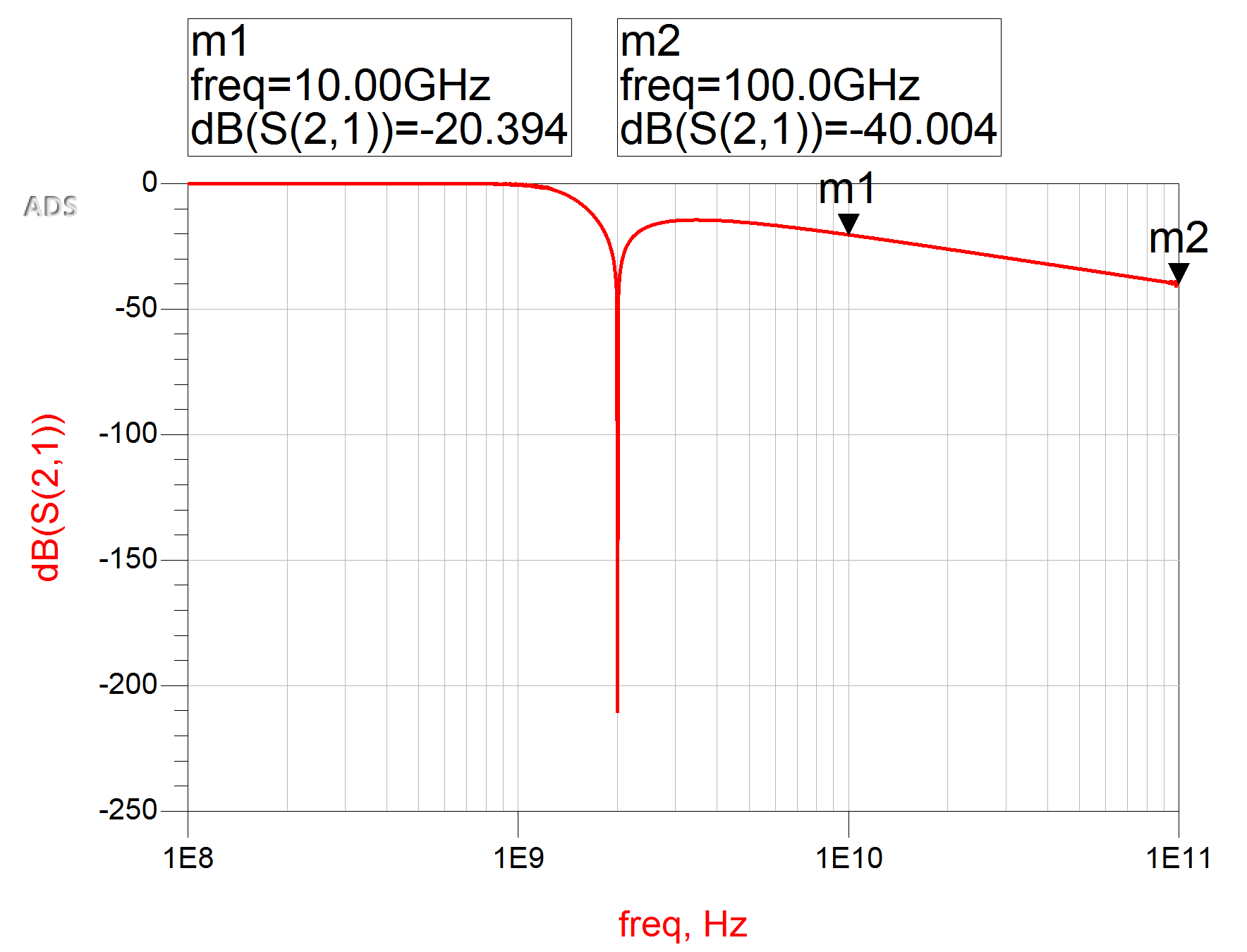

在远高于零点频率2GHz的情况下，衰减约为10倍频20dB。
微带电路模型仿真
使用微带电路模型进行带损耗仿真。基板采用RO5880（ε=2.2，tgD=0.0009，t=0.035mm，h=0.508mm）。耦合线耦合系数ρ取6。

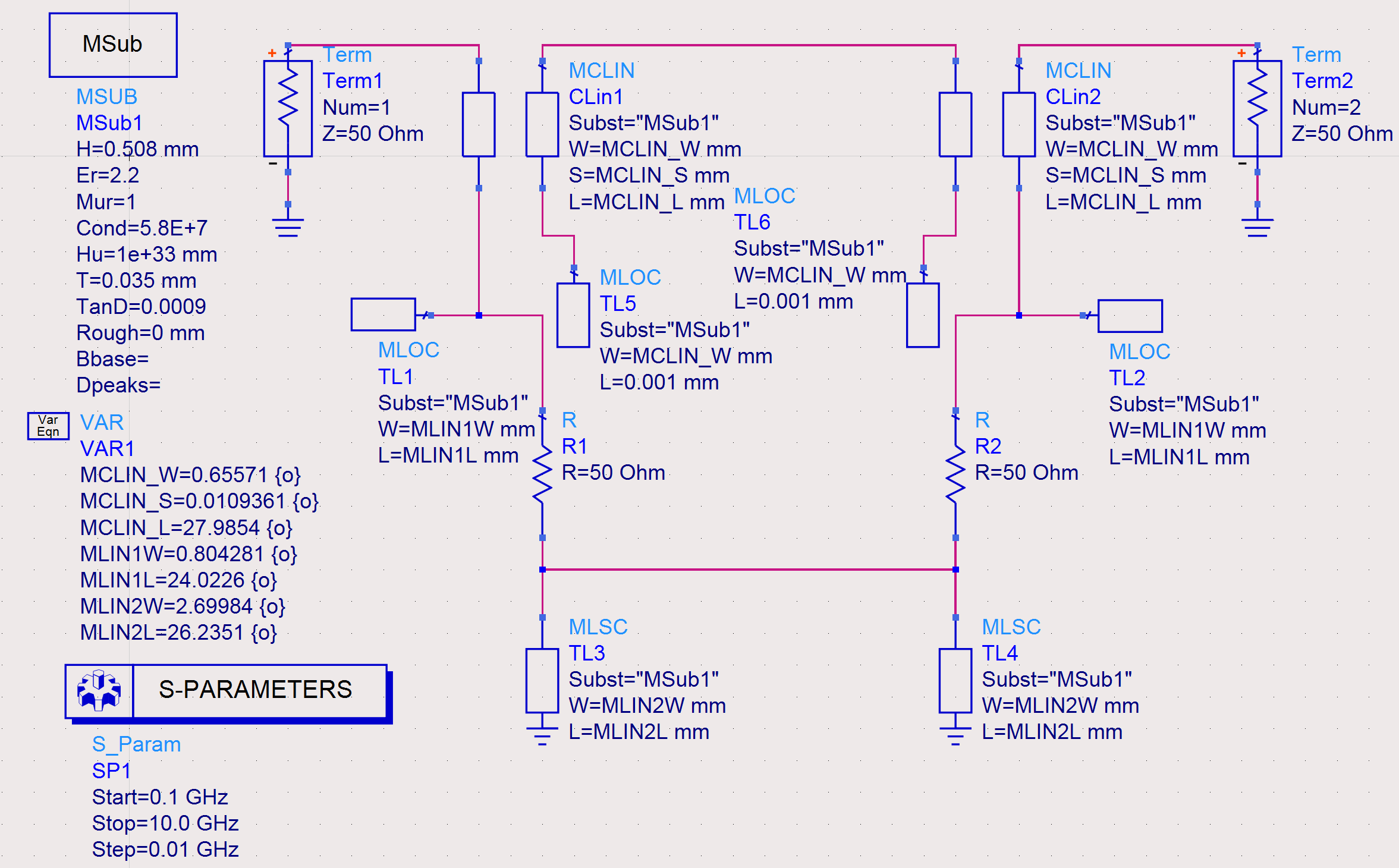

仿真原理图如下（尺寸由LineCalc计算得到，并经过梯度下降算法优化）

设定的传输线匹配频率为2GHz，仿真结果：

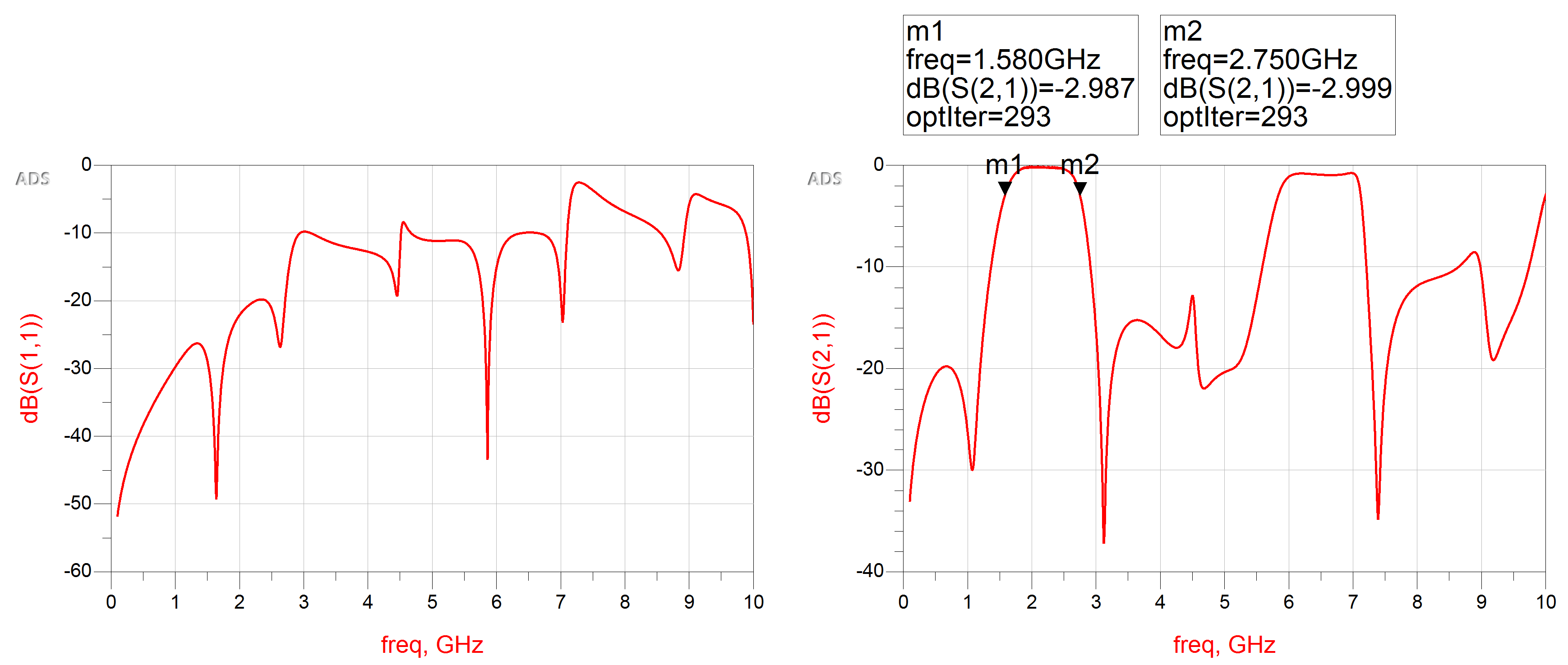

该结构确实可实现带通特性，在通带处匹配，回波损耗较小（<-20dB），相比于反射式滤波器，该滤波器在通带外也可实现较低的回波损耗（<-10dB）。
但该结构回波损耗未达到文献中以分贝表示为-∞的情况，甚至通带处未达到<-30dB的情况。初步推测是带损耗仿真和未完全阻抗匹配导致，可考虑进一步分析和处理。
微带电路仿真
【设计中】
